Körperschallaufnehmer KS01 bis KS04, neu KS08

Sie wurden speziell für die geräuschtechnische Serienprüfung von Getrieben in automatisierten Prüfständen entwickelt, kommen aber mittlerweile überall da zum Einsatz wo eine akustische Qualitätskontrolle Anwendung findet.

Die kompakte und robuste Ausführung stand dabei ebenso im Vordergrund wie die Vorgabe, die Messeigenschaften des integrierten Beschleunigungssensors bestmöglich umzusetzen.

Alle diese Eigenschaften wurden bei der Aufnehmerserie KS optimal kombiniert:

• robuste Ausführung mit stabiler Befestigungsmöglichkeit
• gehärtete Spitze gegen Verschleiß (austauschbar)
• Keramikspitze zur Potenzialtrennung bis 3KV z.B. bei Hochspannungsanwendungen in der Elektromobilität
• Sicherheitsreserve im Federweg
• Sensor und Kabelzuführung gegen eindringenden Schmutz und Öl abgedichtet
• vollkommene elektrische und mechanische Trennung des Sensors vom Aufnehmergehäuse
• unkritisch in der Einstellung der genauen Arbeits- und Einfederposition
• durch direktes Messen der physikalische Größe "Beschleunigung" insbesondere für den mittleren Frequenzbereich, auch bei sehr niedrigen Signalpegeln einsetzbar
• hohe Bandbreite mit bis 8kHz mit dem neuen KS08

Die oben angeführten Körperschallaufnehmer KS01 bis KS04, neu KS08 sind in den folgenden Varianten lieferbar.

Folgende Varianten sind lieferbar:

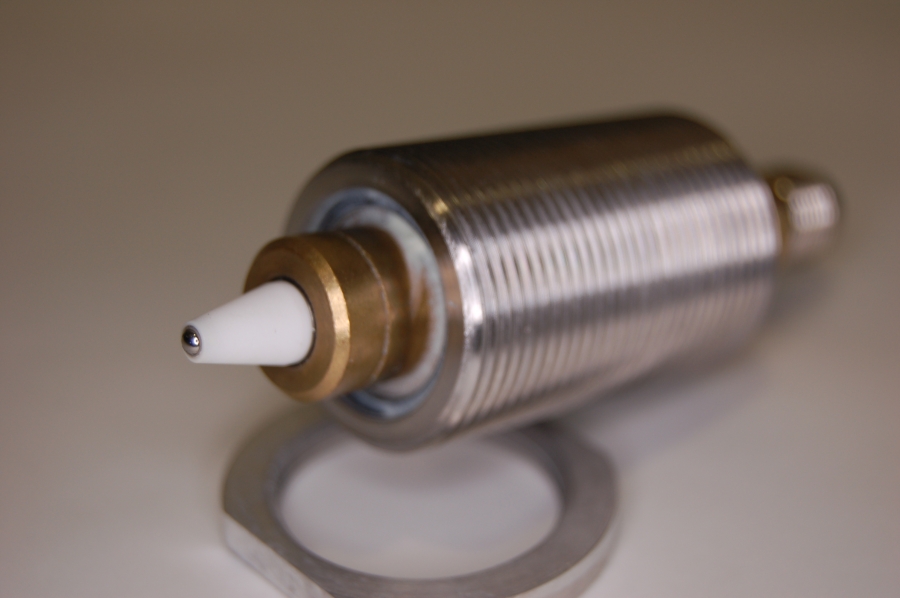

neu - KS08

Frequenzbereich 8kHz (+/-3dB)

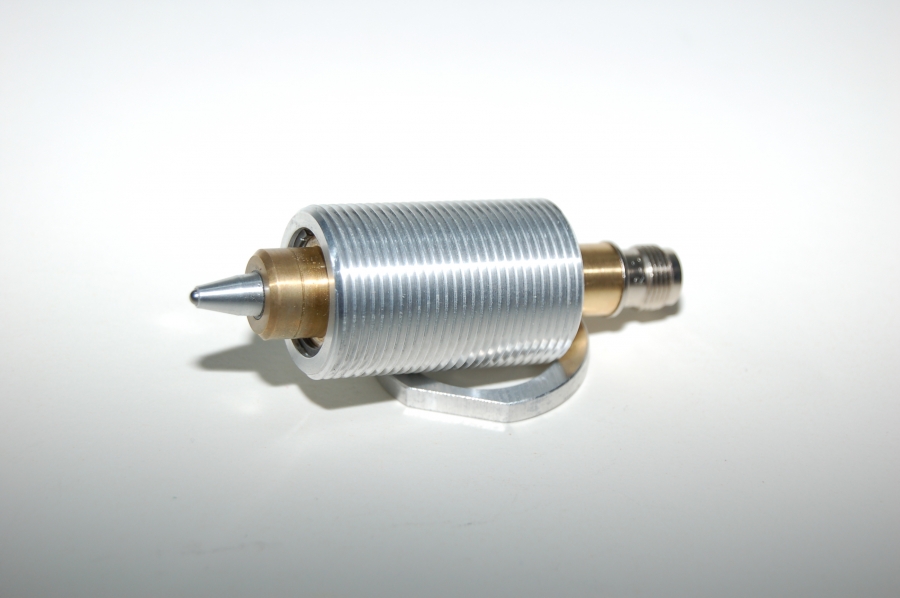

KS03 (TNC Ausgang)

Frequenzbereich 5kHz (+/-3dB)

KS03 (BNC Ausgang)

Frequenzbereich 5kHz (+/-3dB) - mittels Keramikspitze komplette Potenzialtrennung möglich

KS04

Frequenzbereich 5kHz (+/-3dB) - Empfindlichkeit 10mV/ms-2

KS03 Sondertypen

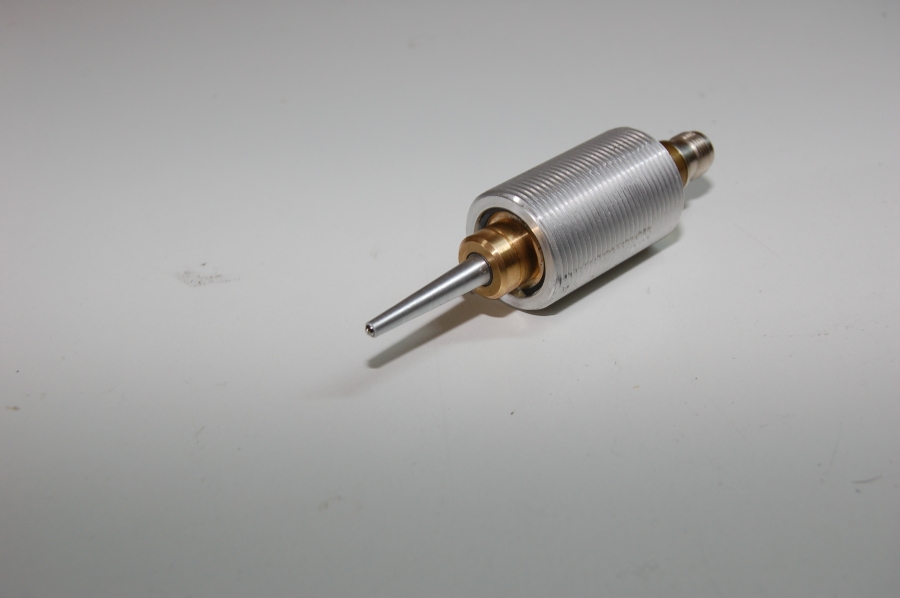

lange Spitze - integriertes Kabel - seitliches Kabel - M9 - microdot
